今天小编为你暴力拆解
ABB的SH201微型断路器
看这款网红断路器都有哪些小秘密

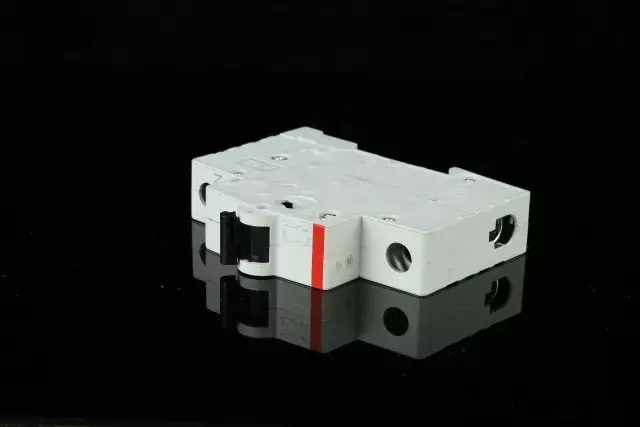

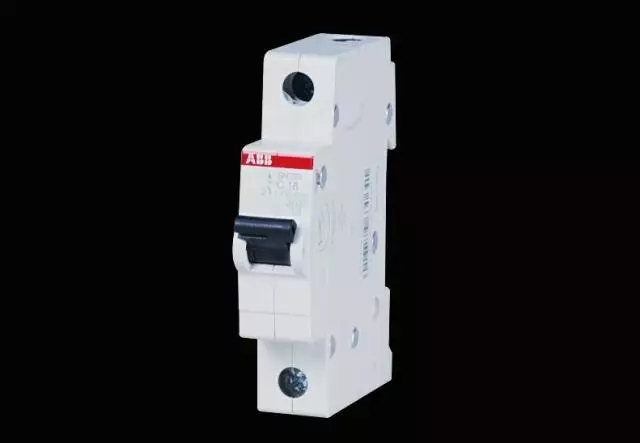

面板的用料不错，用手很用力的掰了下，没变形，很厚实，表面也很平整，标识都很清晰。
从上下两端可以看到有两个U型接线口，上下都可以接线。35mm^2大孔径很方便电缆连接。

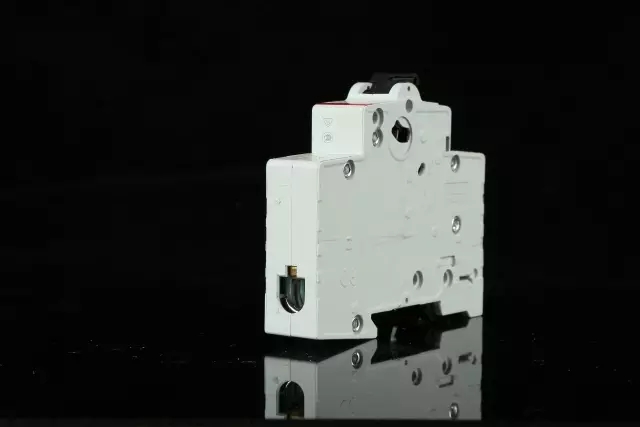

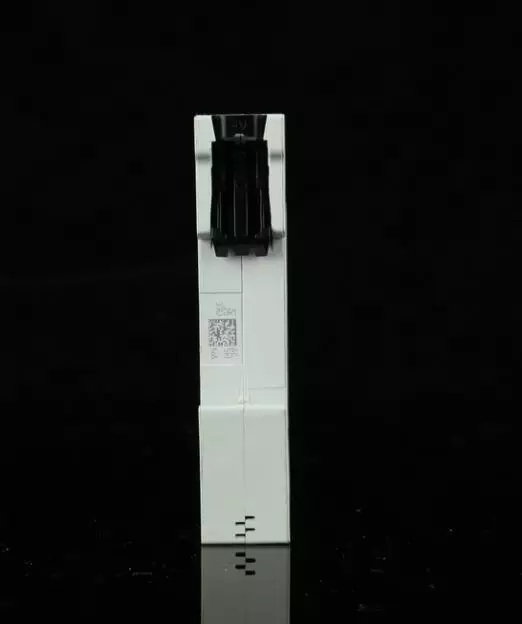

断路器后面还有一个安装卡扣，这是ABB的独家专利设计，相比于传统的安装方式来说，这种卡扣让安装更加的简单，无需工具，即装即卸，非常方便。
好啦，我们开始拆解啦，额……我们先后用了电钻、锤子、钳子、钉子，才把固定断路器的螺丝敲掉，固定的实在太牢固，拆解过程很艰辛啊。

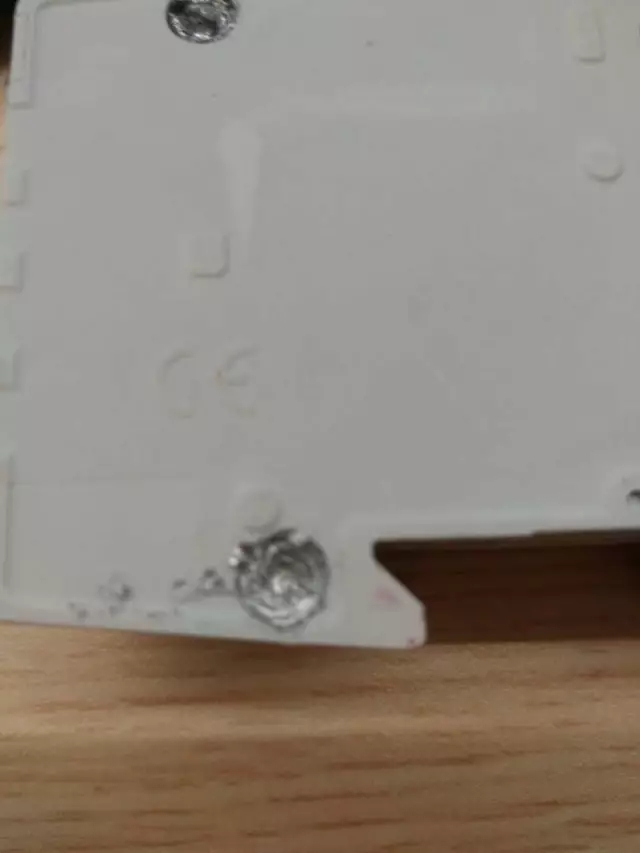

这是被电钻钻过的螺丝，已经变成这样了，还是打不开
然后我们换了锤子和小钉子，敲敲打打了半个多小时，总算把断路器打开了。

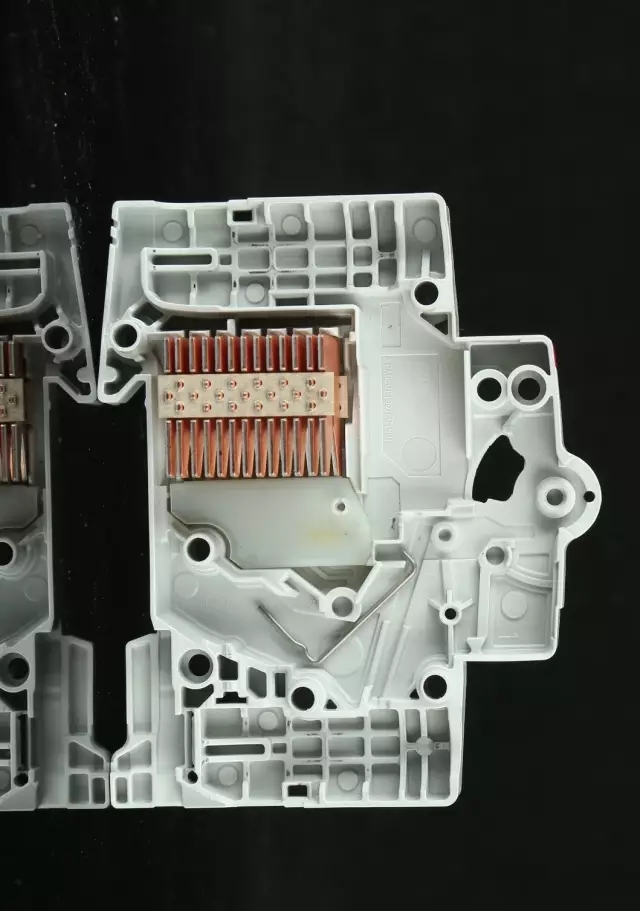

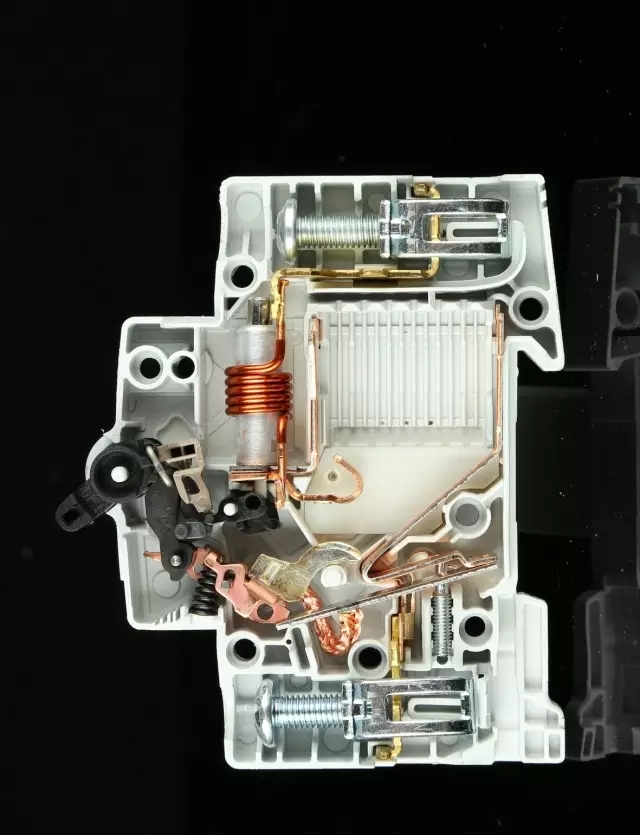

这是断路器打开后的样子
我们来细看下几个比较重要的零件
灭弧栅
先给大家科普一下，断路器触头分断时会产生大量的电弧。电弧的危害很大，不仅会延缓电路的及时断开，而且电弧产生的温度非常高，容易把断路器的绝缘材料烧毁，造成漏电。而灭弧栅就是用来消灭电弧的，它通过灭弧隔片将电弧分隔成一段一段的，电弧失去互相之间的联系，温度会降低，弧光压降也会下降，使击穿的空气恢复绝缘，从而达到灭弧的效果。
一般：
1）灭弧栅金属越重，电弧的冷却效果就越好，电弧被冷却后就不能继续燃烧了。
2）灭弧栅片数越多，越有利于灭弧。
3）灭弧栅的固定片材料必须合适，既要有一定强度、又要阻燃，同时合适的材料也有利于灭弧。

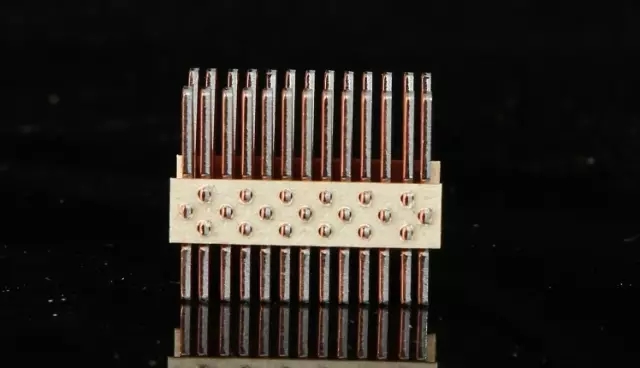

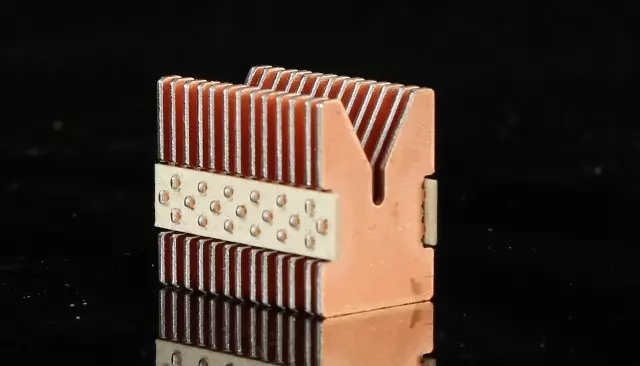

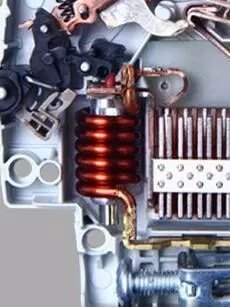

ABB的这款断路器灭弧栅片数增加至13片，比常规的9片要多几片，而且灭弧片更厚更大，灭弧片之间的间隔设计也处理的比较匀称，用手掂了掂，可以感受到重量，近距离看一下
栅片里面是钢材质，外面镀铜，这样处理是因为，钢做的栅片比其他材质更容易吸入电弧，但是钢比较容易腐蚀，在钢片上镀铜可以提高钢片的耐蚀性。
磁线圈

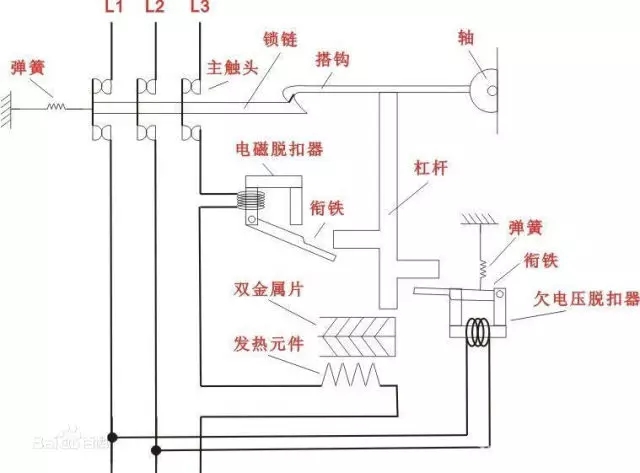

这里要给大家先科普下空气开关的工作原理
空气开关脱扣方式有电磁和复式脱扣两种
1、电磁脱扣器只提供磁保护，也就是短路保护，其实际上是一个磁回力，当线路发生短路或严重过载电流时，电流足够大产生的磁场力克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。
2、复式脱扣器提供磁保护和热保护，热保护也就是过载保护。热保护：当线路发生一般性过载时，电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。
磁线圈是电磁脱扣器中的重要组成部分。当电路发生严重过载时，磁线圈产生磁力，克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。这时候磁线圈的线径越大，越能减少脱扣过程中产生的功耗。

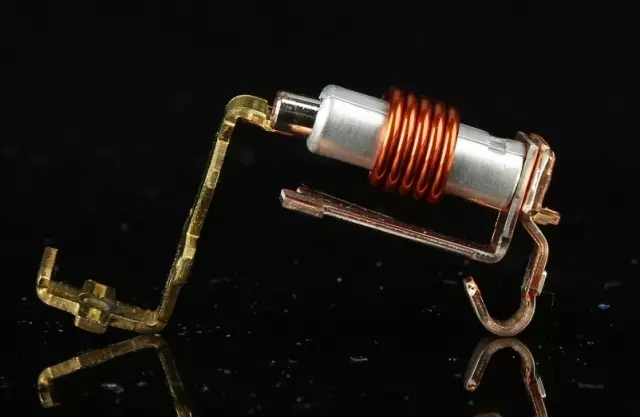

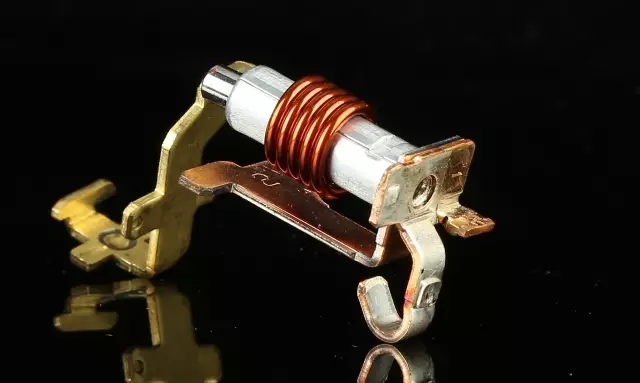

这是断路器的磁线圈，线圈用的材料采用的是漆包紫铜，光泽度不错，线径也很粗，可以让脱扣过程中的功耗变低，内阻也小。

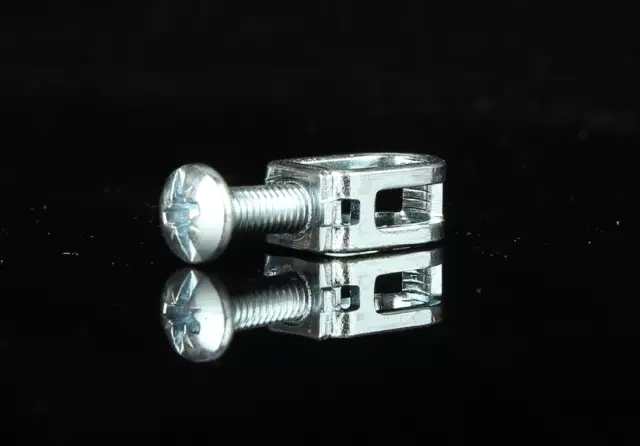

u型接线端子

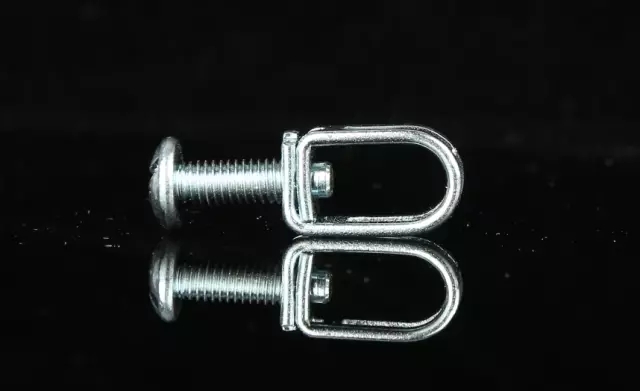

拆解后还可以看到u型接线端子，U型的弧面增加了和导线的接触面，实现安全载流
其他的零件

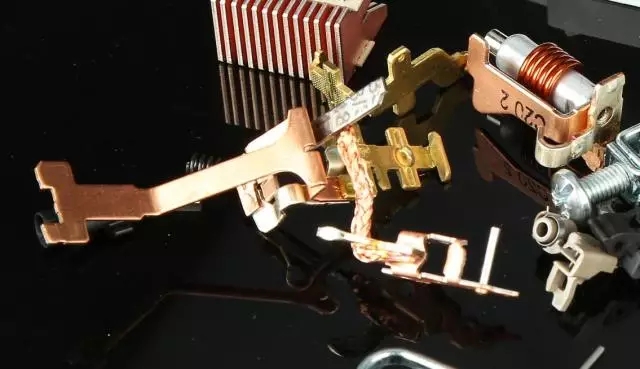

这是断路器内部的一些金属片，导电铜条为紫铜，接线柱为黄铜，铜条与接线柱接触部分压印紧密，这些不太引人注意的细节，往往可以看出产品在制作过程的是否做的仔细。
从这次拆解看，ABB的这款断路器用料足、材质也很不错、反应也很灵敏。作为家中长期使用的电气件，SH201微型断路器是个不错的选择。
