“专人专用”的视觉系统GUI，总有一款适合你！

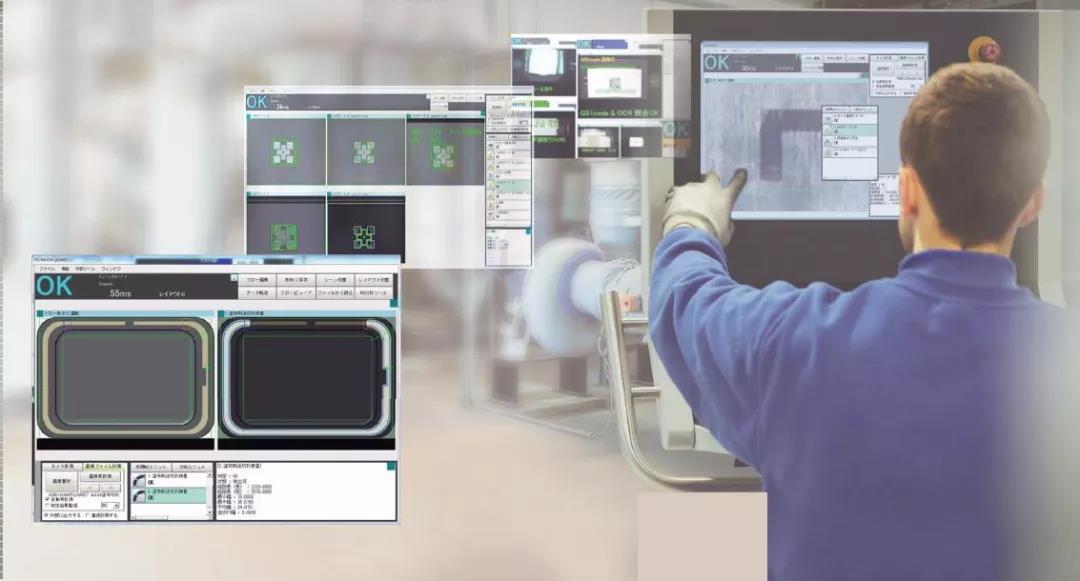

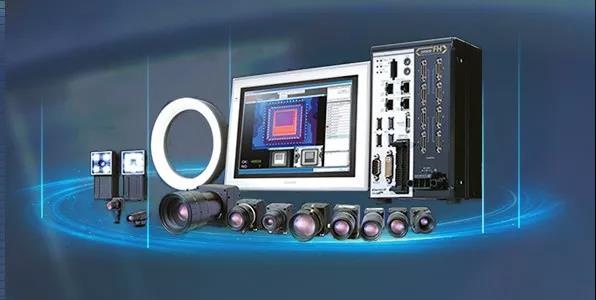

全新FH-5050/2050系列拥有两种针对不同人群的GUI界面：设计人员用GUI、现场操作员用GUI。两种GUI可以满足不同人员的操作需求与习惯，显著提高视觉系统的易用性。

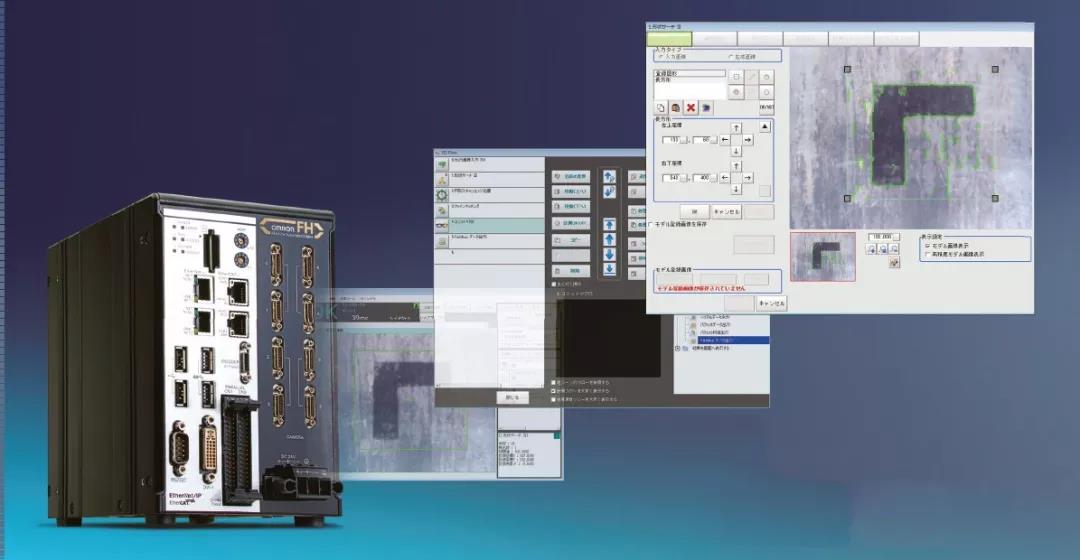

设计人员用 GUI
简单实现复杂功能的界面
设计、设定、运转
预安装所有阶段需要的画面
支持9国语言显示

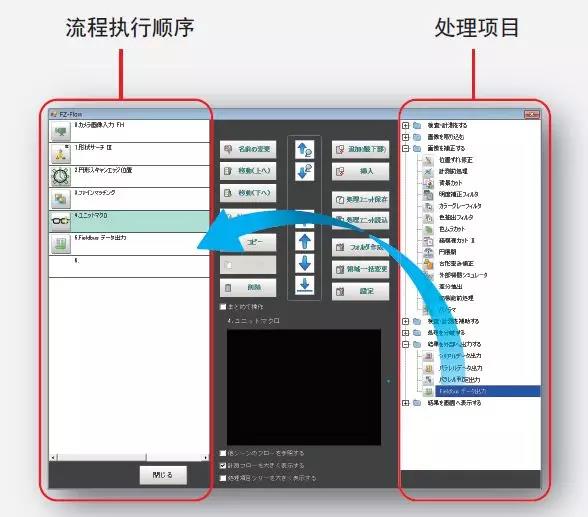

利用流程菜单，简单地构建测量处理

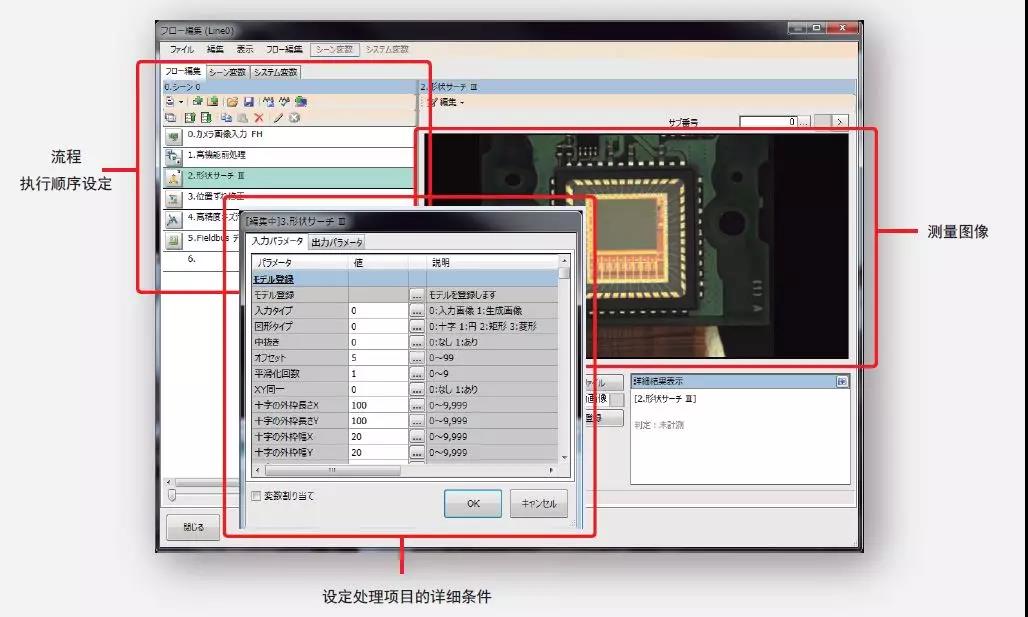

检查测量流程设计
只需拖放排列预装的处理项目，即可构建FH的处理。可以定义处理顺序，因此条件分支等处理也可方便地实现。

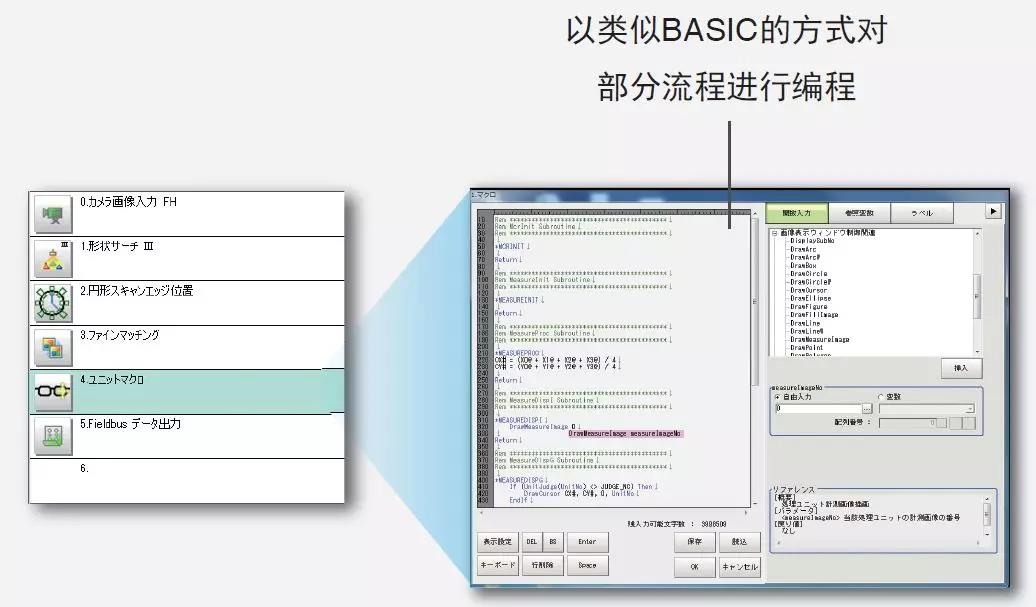

单元宏
可嵌入用户创建的宏，实现仅凭检查流程设计难以实现的数据处理。利用类似BASIC的程序设计，可方便地安装。
应用案例
可将“场景切换＋测量开始”或“数据读取＋本体保存”等常用的处理实现单元化。这种单元还可在其他控制器中流用。
复杂处理也可通过菜单方便地设定
Total Design Management编辑器
FH系列全新搭载了Total Design Management编辑器，对于仅凭处理项目的选择和处理的顺序定义难以设计的变量管理等，进行综合设计。采用简洁的GUI，极力减少画面跳转，对不同条件下的复杂分支流程、跨测量场景数据的共享等进行管理。

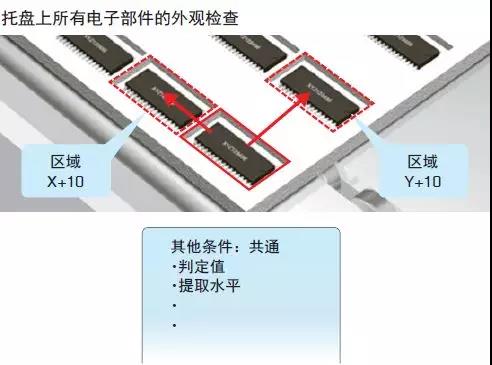

应用案例1：一边移动区域，一边重复进行相同的测量
要将相同部件排列整齐或将1个视野分割进行检查时，以前需要对同一处理项目进行多次设定，检查流程冗长。通过组合变量功能和运算，可针对一个处理项目，在移动区域的同时，进行多次参照。

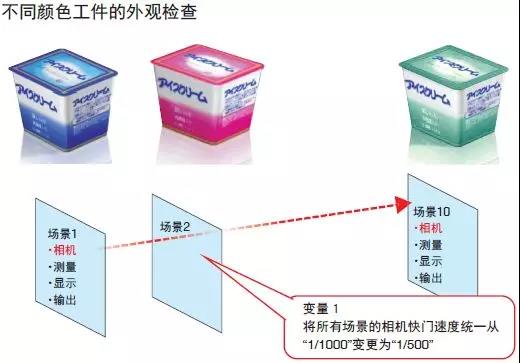

应用案例2：为多个场景设定共通值
将相机的快门速度或定位用基准点等多个场景或多个处理项目共通的参数作为变量处理，使检查流程变得简洁，可减少设定错误、防止忘记变更。

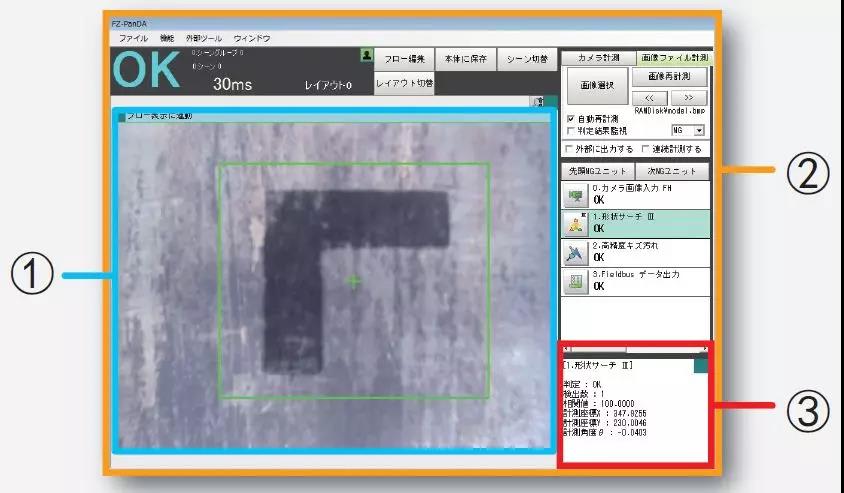

现场操作员用 GUI
最适用于生产现场的操作环境

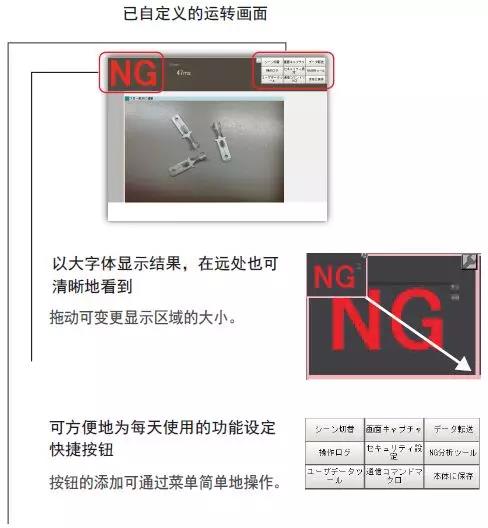

预装的画面布局通过拖放即可进行自定义
可方便地实现需要的布局
防止生产现场的误操作
只显示需要每天调整的参数
通常，从流程菜单调出的处理项目的功能设定画面中包括初始设定
所需的内容和日常调整所需的内容。为了防止此处的误操作，在调
整画面中也可只显示“日常运用所需的参数”。
只显示每天要使用的菜单
可隐藏运转时不需要的窗口，提高现场负责人的操作效率，同时可
防止因误操作而发生故障。
设备嵌入用，还可自定义
向用户应用嵌入画面的部件“.NET控制”。
备有基于Microsoft.Net的软件部件，可向PC-Based HMI等嵌入FH的画面。只需拖放到客户开发的HMI软件中，即可添加FH系列的画面或与结果显示对应的画面部件。

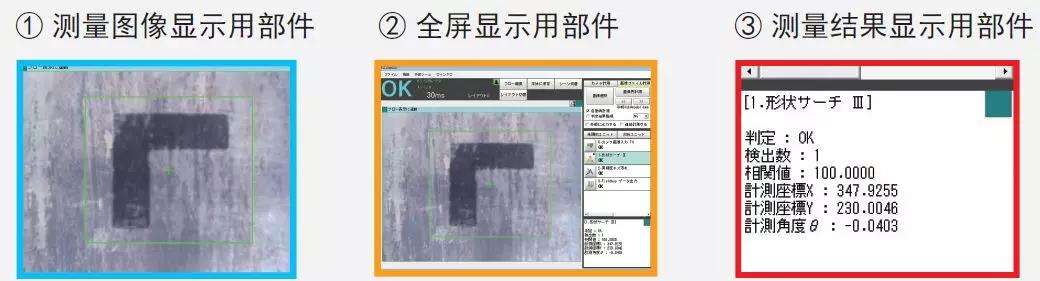

提供的软件部件示例
提供的软件部件示例

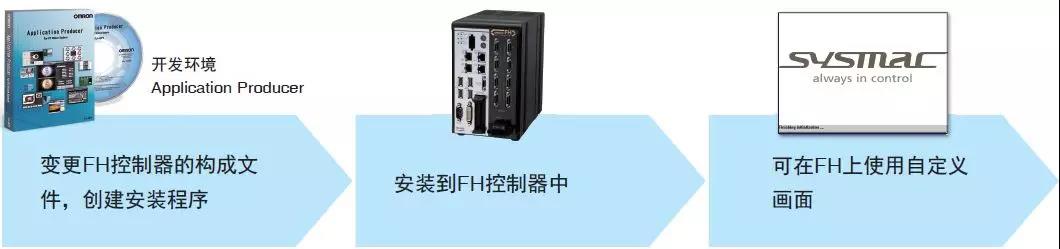

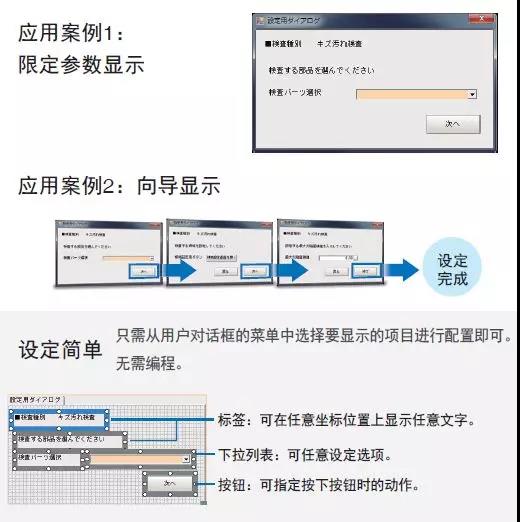

创建原始画面“开发环境 Application Producer”
使用开发环境Application Producer（FH-AP1）后，可对FH系列控制器中预装的软件进行自定义。
例如，可创建原始画面，嵌入FH系列控制器中使用。
应用案例：在启动画面中显示任意Logo
欧姆龙始终致力于解决生产中出现的课题，推动生产革新。尤其是欧姆龙智能制造理念「i-Automation！」中的integrated（控制升级）。为了实现更高品质、更高效率的生产，要确保可最大限度地发挥机械性能，帮助客户实现高速、高精度控制！

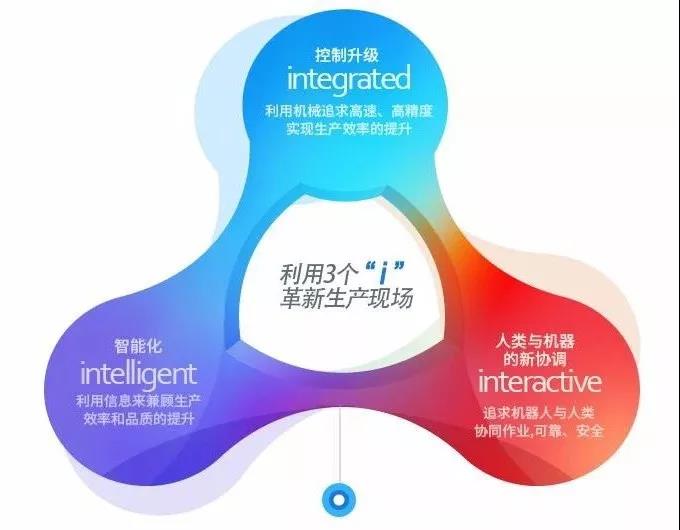

*欧姆龙「i-Automation！」理念
